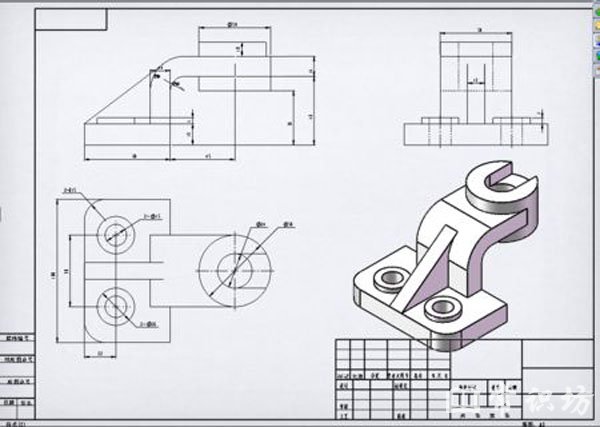

机械制图基础知识

一、机械制图常用绘图工具

1、图板

图板是用来固定图纸的矩形木板。其要求：

（1）板面平整、光滑；

（2）左侧的“导边”应平直。

＃常用图板规格：

0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）


2、丁字尺

丁字尺由“尺头”和“尺身”组成。

＃其用途：

（1）与图板配合来画平行线。

（2）与图板、三角板配合来画角度线、垂直线。


3、三角板

一副三角板由两块三角板组成，一块45o，另一块30o（或60o）。

＃其用途：

（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45o、30o、60o、75o、105o和15o等，

（2）两块三角板配合来画已知直线的平行线或垂直线。


4、比例尺

比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。

注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。


5、曲线板

曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。

其使用方法：

（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。

（2）两段之间应有重复。
