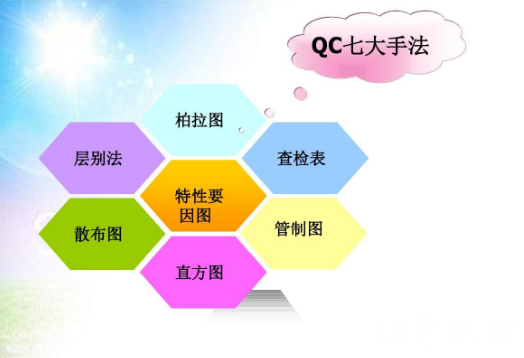

一、（旧）品管七大手法

1、检查表
检查表是利用统计表对数据进行整理和初步原因分析的一种工具，其格式可多种多样，这种方法虽然较简单，但实用有效，主要作为记录或者点检所用。

2、排列图
排列图又称为柏拉图、重点分析图、ABC分析图，由此图的发明者19世纪意大利经济学家柏拉图（Pareto）的名字而得名。在质量管理过程中，要解决的问题很多，但往往不知从哪里着手，但事实上大部分的问题，只要能找出几个影响较大的原因，并加以处置及控制，就可解决问题的80%以上。柏拉图是根据归集的数据，以不良原因，不良状况发生的现象，有系统地加以项目别（层别）分类，计算出各项目别所产生的数据（如不良率，损失金额）及所占的比例，再依照大小顺序排列，再加上累积值的图形。

3、数据分层法
数据分层法又称为层别法就是将性质相同的，在同一条件下收集的数据归纳在一起，以便进行比较分析。因为在实际生产中，影响质量变动的因素很多，如果不把这些因素区别开来，则难以得出变化的规律。数据分层可根据实际情况按多种方式进行。例如，按不同时间，不同班次进行分层，按使用设备的种类进行分层，按原材料的进料时间，按原材料成分进行分层，按检查手段，按使用条件进行分层，按不同缺陷项目进行分层，等等。数据分层法经常与上述的统计分析表结合使用。

4、因果分析图
因果分析图是以结果作为特性，以原因作为因素，在它们之间用箭头联系表示因果关系。因果分析图是一种充分发动员工动脑筋，查原因，集思广益的好办法，也特别适合于工作小组中实行质量的民主管理。当出现了某种质量问题，未搞清楚原因时，可针对问题发动大家寻找可能的原因，使每个人都畅所欲言，把所有可能的原因都列出来。

5、直方图
直方图又称质量分布图，柱状图，它是表示资料变化情况的一种主要工具。用直方图可以解析出资料的规则性，比较直观地看出产品质量特性的分布状态，对於资料分布状况一目了然，便于判断其总体质量分布情况。在制作直方图时，牵涉学的概念，首先要对资料进行分组，因此如何合理分组是其中的关键问题。按组距相等的原则进行的两个关键数位是分组数和组距。是一种几何形图表，它是根据从生产过程中收集来的质量数据分布情况，画成以组距为底边、以频数为高度的一系列连接起来的直方型矩形图。

6、散布图
散布图又叫相关图，它是将两个可能相关的变量数据用点画在坐标图上，用来表示一组成对的数据之间是否有相关性。这种成对的数据或许是特性一原因，特性一特性，原因一原因的关系。通过对其观察分析，来判断两个变量之间的相关关系。这种问题在实际生产中也是常见的，例如热处理时淬火温度与工件硬度之间的关系，某种元素在材料中的含量与材料强度的关系等。

7、控制图
控制图又称为管制图。由美国的贝尔电话实验所的休哈特(W.A.Shewhart)博士在1924年首先提出，管制图使用后，就一直成为科学管理的一个重要工具，特别在质量管理方面成了一个不可或缺的管理工具。它是一种有控制界限的图，用来区分引起质量波动的原因是偶然的还是系统的，可以提供系统原因存在的信息，从而判断生产过程是否处于受控状态。控制图按其用途可分为两类，一类是供分析用的控制图，用控制图分析生产过程中有关质量特性值的变化情况，看工序是否处于稳定受控状；再一类是供管理用的控制图，主要用于发现生产过程是否出现了异常情况，以预防产生不合格品。

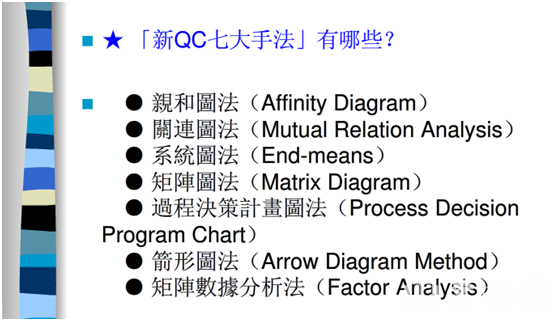

二、（新）品管七大手法

1、关联图
关联图，又称关系图，20世纪60年代由日本应庆大学千住镇雄教授提出，是用来分析事物之间“原因与结果”、“目的与手段”等复杂关系的一种图表，它能够帮助人们从事物之间的逻辑关系中，寻找出解决问题的办法。

2、亲和图
亲和图法，又叫KJ法，是日本川喜田二郎首创，把大量收集到的关于未知事物或不明确的事实的意见或构思等语言资料，按其相互亲和性(相近性)归纳整理这些资料，使问题明确起来，求得统一认识和协调工作,以利于问题解决的一种方法。

3、系统图
系统图就是把要实现的目的与需要采取的措施或手段，系统地展开，并绘制成图，以明确问题的重点，寻找最佳手段或措施的一种方法。

4、过程决策程序图
过程决策程序图，又称PDPC(Process Decision Program Chart)法是随事态的进展分析能导致各种结果的要素，并确定一个最优过程使之达到理想结果的方法。

5、矩阵图
矩阵图法就是从多维问题的事件中，找出成对的因素，排列成矩阵图，然后根据矩阵图来分析问题，确定关键点的方法，它是一种通过多因素综合思考，探索问题的好方法。

6、矩阵数据分析法
矩阵数据分析法是对多个变动且复杂的因果进行解析。矩阵图上各元素间的关系如果能用数据定量化表示，就能更准确地整理和分析结果。这种可以用数据表示的矩阵图法，叫做矩阵数据分析法。在QC新七种工具中，数据矩阵分析法是唯一种利用数据分析问题的方法，但其结果仍要以图形表示。

7、箭条图
箭条图法是将项目推行时所需的各步骤、作业按从属关系用网络图表示出来的一种方法。
