二、机械制图
1、机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
2、在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用 1:的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。
3、机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；布置图表达机械备在厂房内的位置；示意图表达机械的工作原理，如表达机械传动原理的机构运动简图、表达液体或气体输送线路的管道示意图等

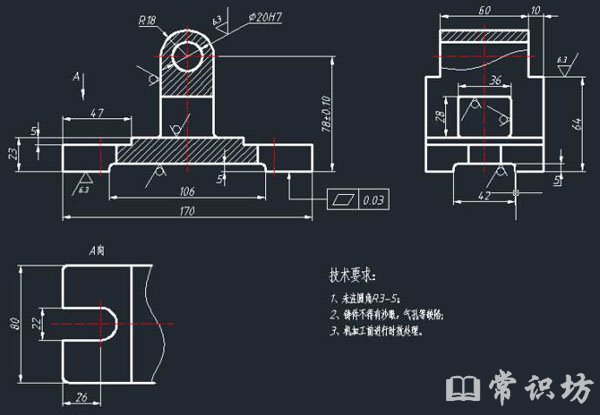

4、表达机械结构形状的图形，常用的有视图、剖视图和断面图（旧称剖面图）等。 视图是按正投影法即机件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图、右视图、仰视图、后视图等，布局如下：仰视图右视图 主视图 左视图 俯视图如果是标准视图布局，不需标注视图名称，如不能按标准视图排列，应在视图上方标出视图名称“X”向，在相应的视图附近用箭头指明投影方并注上同样的字母。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。剖视图是假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面投影而得到图形。剖视图主要用于表达机件的内部结构。剖面图则只画出切断面的图形。断面图常用于表达杆状结构断面形状。
5、制造机件时，必须按图样中标注的尺寸数字进行加工，不允许直接从图样中量取图形的尺寸。要求在机械制造中必须达到的技术条件如公差与配合、形位公差、表面粗糙度、材料及其热处理要求等均应按机械制图标准在图样中用符号、文字和数字予以标明。
6、图纸幅面绘制机械图样时，优先采用 5 种规定的图纸基本幅面，分别是：A0、A1、A2、A3、A4。必要时，也允许选用所规定的加长幅面。加长幅面的寸由基本幅面的短边成整数倍增加后得出。
7、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
8、标题栏gb/t10609.1-89 对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合
9、比例比例是图中图形与实物相应要素的线性尺寸之比。需要按比例绘制图样时，应由规定的系列中选取适当的比例。为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。一般来说，绘制同一机件的各个视图应采用相同的比例并在标题栏中填写。当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。
