二、图纸的幅面和格式


1、图纸幅面

为了保证图纸大小的统一，以便于图纸的装订、图纸的保管、图纸的缩印，对图纸的幅面做如下规定：

图纸幅面和格式（GB/T14689 --1993）

图纸幅面尺寸和代号：A0、A1、A2、A3、A4、A5

2、图框格式（图框线）

图纸在绘图前都必须用粗实线画出图框线，所画图样（图形）应在图框线之内。

图框线的格式有二种：

⑴不留装订边格式 ⑵留装订边格式。

3、标题栏及方位

标题栏中的文字方向为看图方向。标题栏的格式、内容和尺寸在国家标准（GB／T10609.1—1989）中已作了规定，学生制图作业建议采用图所示的标题栏格式。

4、附加符号

（1）、对中符号：为了复制或摄影时定位方便，在各边的中点处分别画出对中符号。

从图纸边界开始伸入图框约5mm，线宽不小于0.5mm的粗实线。当对中符号在标题栏范围内时，则伸入标题栏部分省略不画。

（2）、方向符号：当绘图和读图方向与标题栏方向垂直时，为了明确绘图和读图的方向，在对中符号处画一个方向符号（细实线的等边三角形）。


5、比例

（1）术语
       比例：图纸中的图形与实物相应要素的线性尺寸之比。

原值比例：比值为1的比例，即1：1。

放大比例：比值大于1的比例，如2：1。

缩小比例：比值小于1的比例，如1：2。

（2）比例系列

首选表1-2中的优先选用比例系列，再选允许选择比例系列。

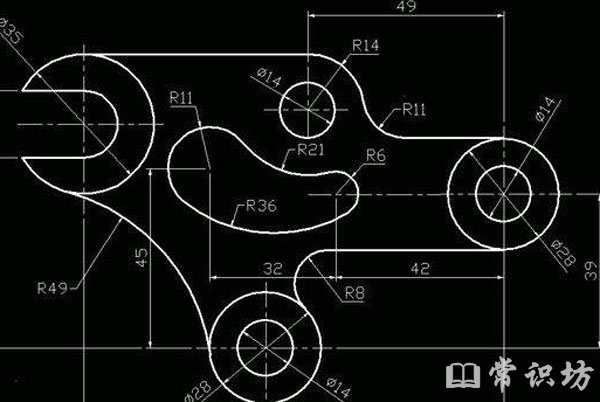

无论比例如何，所标注的尺寸数值都应是实物的实际大小尺寸。如

为了看图方便，绘制图样时。应尽可能按机件的原值比例画出。如果机件太大或太小，应采用表1-2中规定的优先比例画图。

图样无论是放大或缩小画出，标注尺寸时，均应按机件的实际大小尺寸标注，与绘图的比例无关。

比例的标注

标注在标题栏内。

标注在视图名称的下方或右侧。如I／2：1、B-B／5：1等。
