一、闪存是什么意思
1、储存器
闪存（Flash Memory）是一种长寿命的非易失性（在断电情况下仍能保持所存储的数据信息）的存储器，数据删除不是以单个的字节为单位而是以固定的区块为单位（注意：NOR Flash 为字节存储。），区块大小一般为256KB到20MB。

2、闪存通常被用来保存设置信息
闪存是电子可擦除只读存储器（EEPROM）的变种，闪存与EEPROM不同的是，EEPROM能在字节水平上进行删除和重写而不是整个芯片擦写，而闪存的大部分芯片需要块擦除。由于其断电时仍能保存数据，闪存通常被用来保存设置信息，如在电脑的BIOS（基本程序）、PDA（个人数字助理）、数码相机中保存资料等。

3、闪存是一种非易失性存储器
即断电数据也不会丢失。因为闪存不像RAM（随机存取存储器）一样以字节为单位改写数据，因此不能取代RAM。闪存卡（Flash Card）是利用闪存（Flash Memory）技术达到存储电子信息的存储器，一般应用在数码相机，掌上电脑，MP3等小型数码产品中作为存储介质，所以样子小巧，有如一张卡片，所以称之为闪存卡。

4、种类
根据不同的生产厂商和不同的应用，闪存卡大概有SmartMedia（SM卡）、Compact Flash（CF卡）、MultiMediaCard（MMC卡）、Secure Digital（SD卡）、Memory Stick（记忆棒）、XD-Picture Card（XD卡）和微硬盘（MICRODRIVE）这些闪存卡虽然外观、规格不同，但是技术原理都是相同的。

5、NOR型与NAND型闪存的区别
NOR型与NAND型闪存的区别很大，打个比方说，NOR型闪存更像内存，有独立的地址线和数据线，但价格比较贵，容量比较小；而NAND型更像硬盘，地址线和数据线是共用的I/O线，类似硬盘的所有信息都通过一条硬盘线传送一般，而且NAND型与NOR型闪存相比，成本要低一些，而容量大得多。

二、闪存应用前景

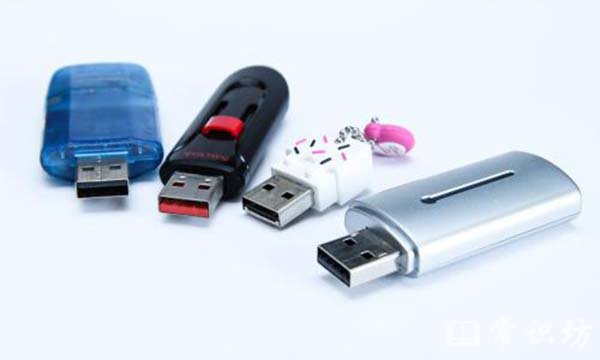

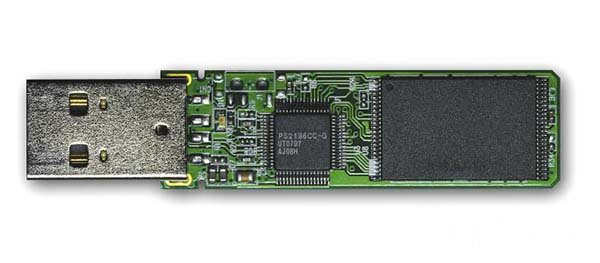

1、“优盘”是闪存走进日常生活的最明显写照，其实早在U盘之前，闪存已经出现在许多电子产品之中。传统的存储数据方式是采用RAM的易失存储，电池没电了数据就会丢失。采用闪存的产品，克服了这一毛病，使得数据存储更为可靠。除了闪存盘，闪存还被应用在计算机中的BIOS、PDA、数码相机、录音笔、手机、数字电视、游戏机等电子产品中。

2、追溯到1998年，优盘进入市场。接口由USB1.0发展到2.0再到最新的USB3.0，速度逐渐提高。U盘的盛行还间接促进了USB接口的推广。为什么U盘这么受到人们欢迎呢？

3、闪存盘可用来在电脑之间交换数据。从容量上讲，闪存盘的容量从16MB到64GB可选，突破了软驱1.44MB的局限性。从读写速度上讲，闪存盘采用USB接口，读写速度比软盘高许多。

4、从稳定性上讲，闪存盘没有机械读写装置，避免了移动硬盘容易碰伤、跌落等原因造成的损坏。部分款式闪存盘具有加密等功能，令用户使用更具个性化。闪存盘外形小巧，更易于携带。且采用支持热插拔的USB接口，使用非常方便。

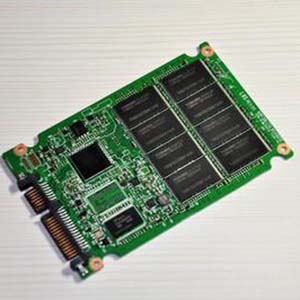

5、闪存正朝大容量、低功耗、低成本的方向发展。与传统硬盘相比，闪存的读写速度高、功耗较低，市场上已经出现了闪存硬盘，也就是SSD硬盘，该硬盘的性价比进一步提升。随着制造工艺的提高、成本的降低，闪存将更多地出现在日常生活之中。

三、闪存发展过程
1、提出概念
在1984年，东芝公司的发明人舛冈富士雄首先提出了快速闪存存储器（此处简称闪存）的概念。与传统电脑内存不同，闪存的特点是非易失性（也就是所存储的数据在主机掉电后不会丢失），其记录速度也非常快。

2、NOR闪存
Intel是世界上第一个生产闪存并将其投放市场的公司。1988年，公司推出了一款256K bit闪存芯片。它如同鞋盒一样大小，并被内嵌于一个录音机里。後来，Intel发明的这类闪存被统称为NOR闪存。它结合EPROM（可擦除可编程只读存储器）和EEPROM（电可擦除可编程只读存储器）两项技术，并拥有一个SRAM接口。

3、NAND闪存
第二种闪存称为NAND闪存。它由日立公司于1989年研制，并被认为是NOR闪存的理想替代者。NAND闪存的写周期比NOR闪存短90%，它的保存与删除处理的速度也相对较快。NAND的存储单元只有NOR的一半，在更小的存储空间中NAND获得了更好的性能。鉴于NAND出色的表现，它常常被应用于诸如CompactFlash、SmartMedia、 SD、 MMC、 xD、 and PC cards、USB sticks等存储卡上。

4、发展历史
与许多寿命短小的信息技术相比，闪存以其16年的发展历程，充分显示了其“老前辈”的作风。九十年代初，闪存才初入市场；至2000年，利益额已突破十亿美元。英飞凌科技闪存部门主任，彼得曾说：“就闪存的生命周期而言，我们仍处于一个上升的阶段。”英飞凌相信，闪存的销售仍具有上升空间，并在酝酿加入对该市场的投入。英飞凌宣布，其位于德累斯顿的200毫米DRAM工厂已经开始生产512Mb NAND兼容闪存芯片。到2004年底，英飞凌公司计划采用170纳米制造工艺，每月制造超过10,000片晶圆。而2007年，该公司更希望在NAND市场成为前三甲。

5、往后发展
此外，Intel技术与制造集团副总载Stefan Lai认为，在2008年之前，闪存将不可替代。2006年，Intel将首先采用65纳米技术；到2008年，正在研发的新一代45纳米技术将有望投放市场。Stefan Lai觉得，预测仍然比较浅显，或许32纳米、22纳米技术完全有可能实现。但Stefan Lai也承认，2008年至2010年，新的技术可能会取而代之。
