一、tp是什么

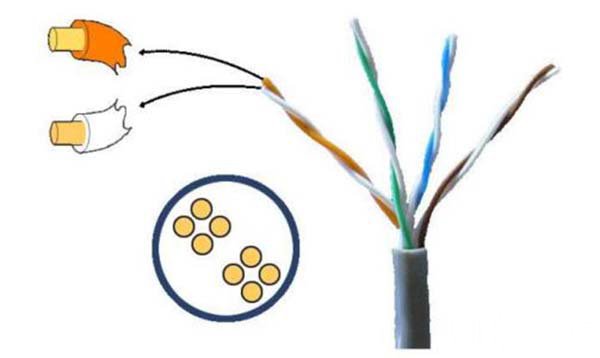

1、双绞线（twisted pair，TP）是一种综合布线工程中最常用的传输介质，是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，有效降低信号干扰的程度。

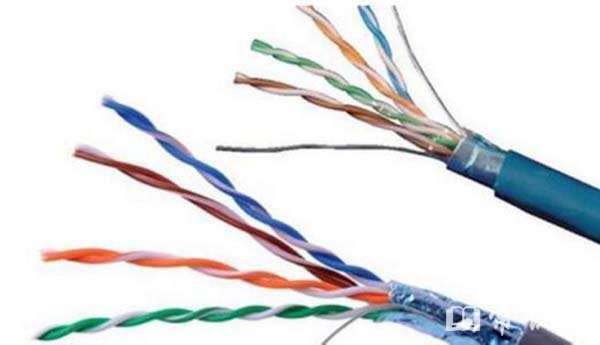

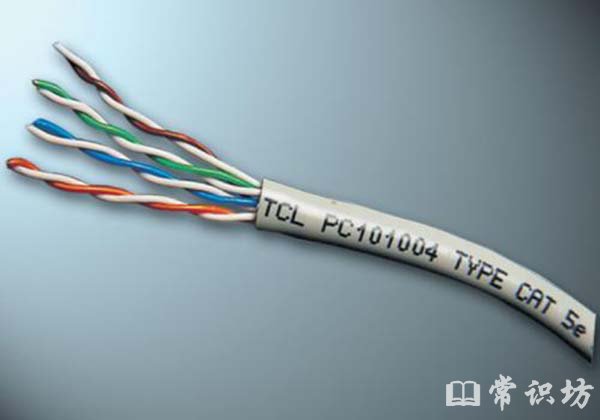

2、双绞线一般由两根22～26号绝缘铜导线相互缠绕而成，“双绞线”的名字也是由此而来。实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，但日常生活中一般把“双绞线电缆”直接称为“双绞线”。

3、双绞线是由一对相互绝缘的金属导线绞合而成。采用这种方式，不仅可以抵御一部分来自外界的电磁波干扰,也可以降低多对绞线之间的相互干扰。把两根绝缘的导线互相绞在一起，干扰信号作用在这两根相互绞缠在一起的导线上是一致的（这个干扰信号叫做共模信号），在接收信号的差分电路中可以将共模信号消除，从而提取出有用信号（差模信号） 。

4、双绞线的作用是使外部干扰在两根导线上产生的噪声（在专业领域里，把无用的信号叫做噪声）相同，以便后续的差分电路提取出有用信号，差分电路是一个减法电路，两个输入端同相的信号（共模信号）相互抵消（m-n），反相的信号相当于x-（-y），得到增强。理论上，在双绞线及差分电路中m=n，x=y，相当于干扰信号被完全消除，有用信号加倍，但在实际运行中是有一定差异的。

5、在一个电缆套管里的，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1mm～140mm内，按逆时针方向扭绞，相临线对的扭绞长度在12.7mm以内。双绞线一个扭绞周期的长度，叫做节距，节距越小（扭线越密），抗干扰能力越强 。与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。

二、性能指标
1、衰减（Attenuation）
衰减是沿链路的信号损失度量。衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。衰减用“db”作单位，表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。

2、近端串扰
串扰分近端串扰和远端串扰（FEXT），测试仪主要是测量NEXT，由于存在线路损耗，因此FEXT的量值的影响较小。近端串扰（NEXT）损耗是测量一条非屏蔽双绞线链路中从一对线到另一对线的信号耦合。对于非屏蔽双绞线链路，NEXT是一个关键的性能指标，也是最难精确测量的一个指标。随着信号频率的增加，其测量难度将加大。NEXT并不表示在近端点所产生的串扰值，它只是表示在近端点所测量到的串扰值。这个量值会随电缆长度不同而变，电缆越长，其值变得越小。同时发送端的信号也会衰减,对其它线对的串扰也相对变小。实验证明，只有在40米内测量得到的NEXT是较真实的。如果另一端是远于40米的信息插座，那么它会产生一定程度的串扰，但测试仪可能无法测量到这个串扰值。因此，最好在两个端点都进行NEXT测量。大部分测试仪都配有相应设备，使得在链路一端就能测量出两端的NEXT值。

3、直流电阻
直流环路电阻会消耗一部分信号，并将其转变成热量。它是指一对导线电阻的和，11801规格的双绞线的直流电阻不得大于19.2欧姆。每对间的差异不能太大（小于 0.1欧姆），否则表示接触不良，必须检查连接点。

4、特性阻抗
与环路直流电阻不同，特性阻抗包括电阻及频率为1～100MHz的电感阻抗及电容阻抗，它与一对电线之间的距离及绝缘体的电气性能有关。各种电缆有不同的特性阻抗，而双绞线电缆则有100欧姆、120欧姆及150欧姆几种。

5、衰减串扰比（ACR）
在某些频率范围，串扰与衰减量的比例关系是反映电缆性能的另一个重要参数。ACR有时也以信噪比（SNR :Signal-Noice ratio）表示，它由最差的衰减量与NEXT量值的差值计算。ACR值较大，表示抗干扰的能力更强。一般系统要求至少大于10分贝。

三、主要品牌
1、安普
安普（AMP）这一品牌是中国最常见的，也是最常用的一个，几乎每一个网线经营店铺都有卖，它的最大特点就是质量好、价格便宜。因为受欢迎，所以它的假货也是最多的，有的到了几乎可以以假乱真了，很难区分真假。

2、西蒙
西蒙（Siemon）产品在综合布线系统中是经常可以见到的，它相比安普品牌来说，档次要高许多，质量、技术特性都高出一个档次，当然其价格也高许多，所以在DIY市场中很难见到它的应用。不仅如此，它在综合布线系统中还提供了一整套的完整方案，包括后面要介绍的网线制作和布线工具。

3、朗讯
朗讯（Lucent）这一品牌虽然听得较多，但是双绞线行业还是较少见到，特别是中、小型企业中。但这并不是说它就缺乏技术实力，相反它在高端网络组建中经常见到。朗讯以贝尔实验室为后盾，朗讯科技设计开发的端到端“六类”布线系统SYSTIMAX GigaSPEED Solution，对网络中连接主机及计算机的布线统的每一元件都进行了革新，更加优化了布线系统的端到端性能。

4、丽特
丽特（NORDX/CDT）的千兆位六类2400系统采用IBDN PS5增强型连接和IBDN 2400系列非屏蔽电缆，能够提供2.4Gbps的数据传输率，其电缆提供了较高的频带宽度和余量，以保证更广泛的应用。而丽特新的六类产品IBDN System 4800LX将达到4.8Gbps的数据传输率，它由新型的IBDN 4800LX电缆、PS6连接硬件和PS6标准线缆组成，能提供300MHz的带宽性能。与当前的六类建议标准草案相比，IBDN System 4800LX 在各项性能参数上都有显著提高。

5、IBM
IBM 的ACS银系列产品符合ISO/IEC 11801 六类/E级标准草案、EN 50173 六类E级标准草案和TIA/EIA 568 六类标准草案。ACS银系列带宽达200MHz，可以更好地支持千兆以太网及其它使用4对线缆传的网络。
